ما هي أدوات الرسم الهندسي

ما هي أدوات الرسم الهندسي استخدم الرسم قديمًا في الفن اليوناني من وجهة نظر هندسية، منذ القرن الخامس عشر قبل الميلاد، إذ قام الرسامين والفنانين بنقل المناظر التي كانت موجودة في الطبيعة حولهم، بشكل مباشر أو بعد إجراء بعض التغييرات البسيطة.

الرسم الهندسي

  • الرسم الهندسي هو اللغة التي يتبادل بواسطتها الأفكار المختلفة بين المهندسين والفنانين، ومن أحد أهم الأدوار للعاملين في الصناعة، هي العمل على قراءة وتوضيح الرسم الهندسي، حيث يقدم الرسم الهندسي رسومات في غاية الدقة والوضوح، تساعد في تحديد شكل المبنى وإبعاده، وتفاصيله الداخلية وغيرها من التفاصيل الإنشائية الهامة، ويعبر الشكل الواحد في الرسم الهندسي عن معنى واحد معين، لذلك لا يوجد أي مجال للشك في دلالات هذا الشكل الهندسي.

شاهد أيضًا: ما محيط المربع ومساحته

مجالات استخدام الرسم الهندسي

يدخل الرسم الهندسي في ثلاثة أفرع هندسية هامة وهي كالتالي:

مجال الهندسة الميكانيكية

  • يستخدم الرسم الهندسي في الصناعات والشركات الصناعية، وفي رسم وتصميم الآلات والمعدات الصناعية.

الهندسة المدنية

  • يستخدم الرسم الهندسي في فرع الهندسية المدنية بشكل رئيسي، وذلك لاستخدامه بشكل كبير في المكاتب والمجالات العقارية، والاستشارات الهندسية، والإنشاءات والمقاولات، وفي بعض الوزارات مثل وزارة الإسكان.

الهندسة الكهربائية

  • يستخدم الرسم الهندسي في فرع الهندسة الكهربائية في شركات الكهرباء، وشركات الإنارة، ومحطات توليد الكهرباء.

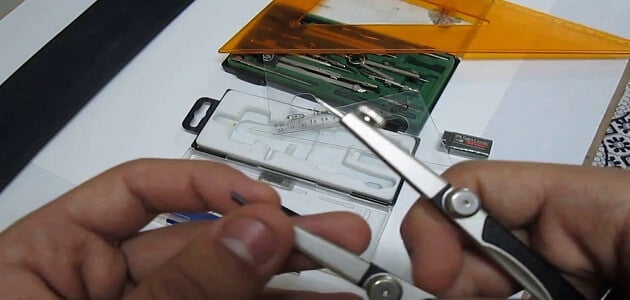

ما هي أدوات الرسم الهندسي

  • يضم الرسم الهندسي عدد من أدوات الرسم الهندسي التي تختلف في أنواعها وأشكالها، حسب دقة وأهمية كل أداة من هذه الأدوات، إذ أنها من أساسيات الرسم الهندسي

فتمكن الرسامين من رسم المخططات والرسومات التي تتمتع بالدقة، لذلك لابد من مراعاة التركيز، والدقة، ونظافة اللوحة المستخدمة في الرسم، مع مراعاة أيضًا اختيار الأدوات المناسبة ذات الجودة العالية، وذلك لأن الأدوات قليلة الجودة لا تعطي أي نتائج دقيقة، بل إنها قد تتسبب في حدوث المتاعب والأخطاء خلال أداء الرسم، وهذه بعض الأدوات الهندسية الأكثر شهرة، واستخدامًا كما يلي:

لوحة الرسم

  • لوحة الرسم هي أحد الأدوات الأساسية المستخدمة في الرسم الهندسي، وتصنع لوحات الرسم من أفضل أصناف الخشب الجاف، حيث تتكون من عدد من الألواح الخشبية الطولية، وتكون متلاصقة ببعضها البعض عن طريق قطعتين من الخشب، يتم وضعهما بشكل ثابت بالاتجاه الأفقي.
  • تتميز الألواح الخشبية التي يصنع منها لوحات الرسم، والتي تصنع خصيصًا لهذا الغرض بأن سطحها ناعم ومستوي، لا يحتوي على أي تموجات كما أن جوانب اللوحة من الجهات الأربع تكون متعامدة.
  • يتم تصنيع لوحة الرسم من اللدائن، إذ يتم تثبيتها على قاعدة من المعدن أو الخشب، مع توافر إمكانية تحريك اللوحة نحو الأعلى أو نحو الأسفل، كما يمكن تعديل درجة ميل اللوحة بحيث تكون مناسبة للرسام ولا تكون سببًا في شعوره بالإرهاق.
  • تشمل لوحة الرسم بعض العناصر، مثل آلة الرسم وهي جهاز يتم وضعه على لوحة الرسم، ويتم تثبيته بحيث يستطيع الانتقال إلى أي موقع موجود على سطح اللوحة بمنتهى السهولة والسلاسة، وبالتالي فهي بديلة عن المنقلة، والمثلثات والمسطرة T .

أوراق الرسم

  • تختلف أنواع الأوراق التي تستخدم في الرسم، تبعًا لنوع القلم المستخدم سواء كان من الرصاص أو الحبر، حيث تتواجد أوراق الرسم على شكل لفائف اسطوانية الشكل، مقسمة بحسب الأبعاد المطلوبة للصفحة.

هناك بعض المواصفات الأساسية التي لابد أن تتوافر في أوراق الرسم، ومن هذه المواصفات ما يلي:

  • الورقة تكون مضادة للتمزق، إذ تمتاز الورقة بعدم تعرضها للتلف أو التمزق عند الرسم بقلم رصاصٍ قاسي، أو أثناء استخدام الممحاة لمحو الرسومات الخاطئة.
  • الورقة تكون مضادة للتكسر، إذ تتميز الورقة بعدم تعرضها للتكسر عند ثني الورقة وتحافظ على قوامها كما هي.
  • أن تتحمل الورقة حدة وضغط القلم عند الرسم عليها، وتحافظ على رونقها مع مرور الوقت، فلا يتغير لونها، ولا تصبح هشة أو ضعيفة.
  • أن تكون الورقة من خامة لا تشفط الحبر، لأن تشربها الحبر يسبب ظهور البقع على الورقة.
  • أن تكون الورقة مضادة للرطوبة وعوامل الجو القاسية.

شاهد أيضًا: موضوع تعبير عن الرسم

أقلام الرصاص

  • الأقلام الرصاص العادية التي يتم استخدامها في الرسم والكتابة، فيمكن محوها بالممحاة وإزالة أي آثار لها دون أن تترك أي آثار على الورقة، ويجب أن يقوم الرسام باختيار أفضل أنواع أقلام الرسم وأعلاها جودة، إذ تحافظ على نظافة الورقة بدون أي اتساخ بسبب لمس المسطرة أو المثلثات للورقة.

وهناك بعض الإجراءات التي يجب مراعاتها عند بري قلم الرصاص الخشبي، وهي كالتالي:

  • تجنب استخدام القلم المبري حديثًا مباشرة على الورقة، لأنه يكون حاد فقد يسبب تمزيق الورقة أو خدشها، كما قد يسبب الاستخدام المخروطي للقلم في كسره مما يسبب اتساخ الورقة.
  • يجب أن يتم تمرير القلم بعد أن يبرى مباشرة على ورقة جانبية حتى الحصول على رأس كروي الشكل، يساعد على الرسم بدون تمزيق الورقة أو خدشها.
  • أن يتم تنظيف رأس القلم باستخدام فلينة أو قطعة من القماش.

مسطرة القياس

  • وهي من الأدوات شديدة الأهمية، إذ أن المسطرة هي التي يتم عن طريقها أخذ القياسات الخاصة بالخطوط والرسومات، ويتوقف عليها دقة الرسم، ويجب ألا يتم استخدامها مطلقًا في رسم الخطوط بل تستخدم في هذه الغاية المثلثات.

المسطرة حرف T

  • المسطرة حرف T، والتي تستخدم في الرسم يتم صنعها من الخشب أو من الألمنيوم، ولكن يعد من عدم استخدام المساطر المصنوعة من الألمنيوم لأنها تؤثر سلبيًا على شكل الرسمة.
  • تتكون المسطرة من قسمين أساسيين وهما: الجزء الأول هو الجزء الطويل أو جسم المسطرة، وهو الجزء العامل، والجزء الثاني هو رأس المسطرة الذي يتعامد مع الجزء العامل السابق، ويتم تثبيت الجزأين مع بعضهما البعض، من خلال مسامير والتي يختلف نوعها حسب نوع المادة المصنوعة منها المسطرة.

لابد أن تتوافر بعض المواصفات في المسطرة، وهي كما يلي:

  • يجب أن يكون جسم المسطرة مستقيمًا، حتى يمكن الحصول على خطوط مستقيمة بدقة خلال الرسم.
  • يجب أن يكون سطح المسطرة أملس من جميع الجهات، وذلك حتى لا تسبب أي جرح أو خدش للورقة أثناء إزاحتها.
  • يجب أن يكون وزن المسطرة خفيفًا يسهل حملها والتحكم فيها بسهولة.
  • يجب أن يتعامد جسم المسطرة مع رأسها بحيث ينتج عن التعامد زاوية قياسها 90 درجة، من أجل الحصول على خطوط شديدة الدقة.

المثلثات

  • المثلث ضروري وهناك جدًا أثناء الرسم، ومن المهم توافر نوعين من المثلث لدى الرسام، أحدهما قياس زواياه هو 30-60-90 درجة، والآخر قياس زواياه هو 45-45-90 درجة.

لابد من مراعاة عدة أمور عند استخدام المثلث وهي كما يلي:

  • التحقق من أن أطراف المثلث غير مكسورة، حتى لا تسبب أي تمزق أو خدش في الورقة.
  • التأكد من أن أضلاع المثلث مستقيمة.
  • تفادي استخدام الأدوات الحادة مع المثلث، لتفادي أي أضرار قد تؤثر على شكل المثلث وصفاته سلبيًا.

المنقلة والفرجار

  • تستخدم المنقلة في رسم الزوايا التي يصعب رسمها بواسطة المثلثات، كما أن الممثلة تساعد على قياس الزوايا باختلاف أنواعها.

الفرجار أو البرجل، يستخدم لرسم الأشكال الدائرية والأقواس، حيث يتم تثبيت القلم فيه بشكل دقيق للقيام بعملية الرسم، ويتم تقسيم الفراجير إلى عدة أنواع منها:

  1. فراجير التقسيم
  2. فراجير الدوائر
  3. الفراجير القابلة لزيادة طولها

علبة المدور والتحبير

تتمتع علبة المدور والتحبير بعدد من المقاييس والأشكال المختلفة، والجزء الأساسي فيها هو المدور وريشة التحبير وأهم أجزائها: المدور الكبير

  • يستخدم في رسم الدوائر، إذ يوجد بأحد أطرافه سن معدني مدبب، وبالطرف الآخر له يوجد سن رصاص الذي يجب أن يكون من نفس سن قلم الرصاص المستخدم في الرسم، وعند استخدام التحبير يمكن تبديل حامل سن الرصاص بريشة التحبير.
  • مدور مدبب الطرفين، وذلك لنقل الأبعاد.
  • ريشة تحبير، تستخدم لرسم الخطوط بالحبر.

شاهد أيضًا: كيف تصبح عالمًا في الرياضيات

ذكرنا معكم اليوم ما هي أدوات الرسم الهندسي ونرجو أن يكون المقال قد نال إعجابكم، لا تنسوا لايك وشير للمقال لتعم الاستفادة على الجميع، وننتظر تعليقاتكم.
